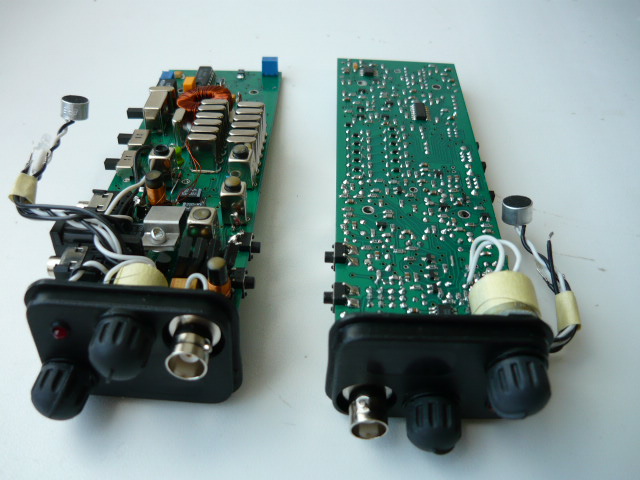

Плата портативной радиостанции Штурман-6


  • Печатная плата с защитной маской
  • После сборки и регулировки плата покрывается специальным полимерным покрытием 3М™ , устойчивым к воздействию влаги и агрессивных сред. Благодаря этому радиостанции Штурман-6 обладают повышенной надёжностью в тяжёлых условиях эксплуатации повышенной влажности, при попадании в воду — как правило из строя не выходят (но после попадания в воду требуется просушка при вынутых элементах питания)
  • Почти все использованные элементы — миниатюрные SMD компоненты, нанесённые методом поверхностного монтажа. Это обеспечивает максимальную надёжность эксплуатации и сравнительную компактность. Дискретные элементы применяются только тогда, когда использование SMD деталей невозможно (например, кварцы — т.к. SMD кварцы не могут обеспечить на необходимой для работы частоте требуемых параметров, выходные транзисторы, контура).

плата рации штурман-6

Отличительные черты радиостанции Штурман-6

  • по всем влияющим на дальность радиосвязи электрическим параметрам Радиостанция Штурман-6(реальной чувствительности приёмника радиостанции, эффективности работы шумоподавителя рации, выходной мощности радиостанции, эффективности применённых штатных антенн и т.п.) рации Штурман-6 существенно превосходят лучшие модели носимых cb (27 МГц) раций зарубежного производства
  • современная элементная база лучших мировых производителей и схемные решения отечественных разработчиков, применяемые в радиостанциях Штурман-6, обеспечивают рекордно высокую дальность радиосвязи при использовании в условиях пересечённой местности и леса, большое время автономной работы рации, надёжную работу при разумной цене
  • прочный брызгозащищённый корпус — рации Штурман-6 разработаны для использования в тяжёлых условиях эксплуатации: морозы, жара, дождь (импортные cb рации на российские морозы не рассчитаны). После сборки и регулировки плата радиостанции (изначально обработанная защитной маской) покрывается защитным полимерным покрытием)
  • уникально высокая экономичность: радиостанции Штурман-6 потребляют в режиме ожидания 12 мА; КПД передатчика 70-80% (в импортных портативных cb радиостанциях ток в режиме ожидания в зависимости от модели от 37 до 140 мА; КПД передатчика собранной по классической схеме импортной рации при работе на компактную антенну в диапазоне 27 МГц не превосходит 30%). В результате в режиме 90/5/5 ожидание/ приём/ передача радиостанция Штурман-6 от аккумуляторов 2700мАч работает около 64 часов (импортные портативные CB (27 МГц) радиостанции при вдвое меньшей выходной мощности и большем весе работают от аккумуляторов 2700мАч в режиме 90/5/5 не дольше 15-20 часов).
  • эффективный спектральный пороговый шумоподавитель раций Штурман-6 обладает уникальной чувствительностью срабатывания 0,07мкВ, что позволяет этим рациям работать с сигналом примерно в 8 раз более слабым, чем необходим для работы лучших моделей импортных cb радиостанций, оснащённых традиционным аналоговым шумоподавителем
  • радиостанции Штурман-6 поддерживают как частотную (FM), так и амплитудную ( AM) модуляцию, поэтому с успехом могут быть использованы не только рыбаками, охотниками и туристами (традиционная область применения портативных cb-раций в силу специфики распространения радиоволн, обеспечивающую в этом диапазоне частот — 27 МГц — более благоприятные условия для достижения большей дальности связи, чем при использовании радиостанций диапазонов 433 и 446 МГц), но и водителями-дальнобойщиками: в Штурмане-6 есть необходимые для дальнобойщиков каналы С9е, С15е, С19е, а дальность связи портативной рации Штурман-6 при использовании с согласованной автомобильной антенной не уступит импортным автомобильным радиостанциям.
