Переносные АМ/FM СиБи радиостанции Штурман-882М


Штурман-880/ Штурман-882М — портативные AM/FM радиостанции диапазона 27 МГц, предназначенные для использования автотуристами и водителями-дальнобойщиками: рации не требуют стационарной установки в автомобиль (хотя применение внешних автоантенн всё-равно необходимо). Позволяют связываться с дальнобойщиками на канале С15е АМ, обращаться за помощью в службу спасения на канале С9е FM, узнавать дорожную информацию на канале Се FM, просто общаться с другими водителями. При этом сохраняется возможность использования рации как переносной — с питанием от аккумуляторов и работой со штатной компактной антенной

Штурман-882 — первая модель радиостанции производства ООО «КБ Беркут», поддерживающая «гибридную» технологию, Штурман-880 - портативная AM/FM радиостанция диапазона 27 МГцобъединяющую достоинства многоканальных схем, основанных на применении процессоров/ синтезаторов, и малоканальных схем, основанных на кварцевой стабилизации частоты каждого канала. Помимо 80 каналов (40 каналов Сeur и 40 Crus), задаваемых синтезатором, рация сможет работать на 2 частотах, задаваемых кварцевыми резонаторами (при этом модуль управления на основе синтезатора отключается, радиостанция имеет максимальное время автономной работы благодаря более высокой экономичности в режиме работы кварцевой стабилизации частоты).

С конца лета 2013г выпускался «Штурман-882+» (2-е схемотехническое поколение Штурманов), с увеличенным качеством передачи в режиме АМ модуляции.

С осени 2013г выпускается рации Штурман-882М и Штурман-880 — 3-е схемотехническое поколение Штурманов, с увеличенной — относительного 1-го и 2-го поколений — дальности и качеством передачи в режиме АМ модуляции. .

Внимание! Любые радиостанции диапазона 27 МГц — в том числе и рации Штурман-882М / Штурман-880 — из салона автомобиля должны использоваться с внешними автомобильными антеннами диапазона 27 МГц. Если попытаться использовать рацию Штурман-882М внутри салона автомобиля с входящей в комплект поставки штатной компактной антенной, то дальность радиосвязи будет крайне низкой из-за экранирующих свойств корпуса автомобиля. Штатная компактная антенна предназначена для использования раций Штурман-882М / Штурман-880 в переносном варианте — вне салона автомобиля.

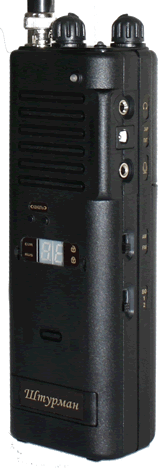

Штурман-882 с антенным разъёмом TNC

Основные черты радиостанций Штурман-882М / Штурман-880:

  • FM и АМ модуляция
  • 82 канала у радиостанции Штурман-882М (40 каналов Сeur + 40 Crus AM/FM + 2 канала AM/FM, задаваемых кварцевыми резонаторами (одна «дырка» в сетке С + канал связи русскоязычных водителей-дальнобойщиков — С15е, 27,135 МГц) . В модели Штурман-880 — только 80 каналов (40 каналов Сeur + 40 Crus) в режиме FM модуляции и 1 выделенный канал С15 евр — 27,135 МГц — с кварцевой стабилизацией частоты в режиме АМ модуляции.
  • Эффективный спектральный шумоподавитель с уникально малым порогом срабатывания (открывается сигналом 0,07мкВ)
  • Большое время автономной работы от аккумуляторов (от аккумуляторов 2700мАч в режиме 90/5/5 ожидание/приём/передача у радиостанций Штурман-882М/880 до 60 часов).
  • выходная мощность передатчика при работе от аккумуляторов в режиме АМ — 4 Вт, в режиме FM — 4 Вт (решением ГКРЧ № 13-20-08 от 03.09.2013г в диапазоне СиБи (26,960-27,410 МГц) без оформления разрешений на использование радиочастот или радиочастотных каналов разрешена выходная мощность передатчика с АМ/FM модуляцией не более 4 Вт) .
  • Избирательность по побочным каналам — более 75 дБ (схема с 2 преобразованиями частоты, кварцевый фильтр 1-го ПЧ)
  • Автоматический / ручной спектральный шумоподавитель
  • Тональный вызов
  • Индикация глубокого разряда аккумуляторов
  • Активация передачи голосом (VOX), включающаяся при подключении внешней гарнитуры компьютерного стандарта.
  • После сборки и регулировки печатные платы радиостанции Штурман-882+/880 покрываются защитным полимерным покрытием, повышающим надёжность рации при эксплуатации в тяжёлых условиях повышенной влажности, конденсации.

АШП — автоматический спектральный шумоподавитель — удобен в работе, т.к. число посторонних шумовых всплесков минимизировано, но максимальная дальность связи при применении ручного шумоподавителя несколько выше, чем при использовании АШП. Только при использовании ручного ШП можно добиться уникально высокой чувствительности срабатывания порога ШП -0,05- 0,07мкВ.

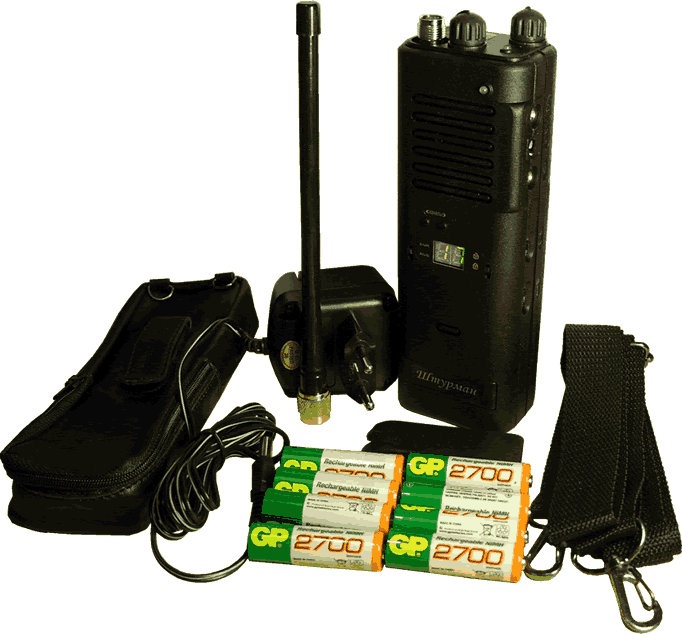

Портативная AM/FM рация Штурман-882 в комплектации#4

По параметрам, влияющим на дальность связи, рации Штурман-882М / Штурман-880 могут поспорить с большинством автомобильных СиБи радиостанций (а по избирательности, чувствительности приёмника и эффективности шумоподавителя превосходят любые импортные автомобильные си-би — 27 МГц — рации). К тому же её можно использовать и как портативную рацию — с компактной антенной, и как автомобильную — при работе с автомобильной антенной (из салона автомобиля для работы любых раций диапазона требуется внешняя автомобильная антенна, иначе из-за сильных экранирующих свойств металлического корпуса машины дальность связи будет невысокой).

Радиостанции Штурман-882М / Штурман-880 — универсальные рации. Их с успехом можно использовать как для работы в условиях плотного леса и пересечённой местности (радиостанции Штурман-882+ / Штурман-880 обеспечивают — в режиме FM модуляции — высокую дальность радиосвязи при очень большом времени автономной работы — но если Вам нужна максимальная дальность связи в условиях леса и пересечённой местности, так и для работы в качестве автомобильной радиостанции (обязательно с внешней автомобильной антенной). Дальность радиосвязи в режиме АМ модуляции у любых раций существенно ниже, чем в режиме FM модуляции (большинство электромагнитных помех носят амплитудный характер, поэтому при использовании АМ модуляции сложнее обеспечить высокую дальность и хорошее качество связи). АМ модуляция нужна исключительно для связи с водителями-дальнобойщиками, традиционно использующими АМ. Во всех остальных случаях используют FM модуляцию, обеспечивающую большую дальность и лучшее качество радиосвязи.

Радиостанции Штурман-882М / Штурман-880 среди прочих каналов поддерживают «аварийный» канал С9е FM, канал С19е FM (канал дорожной информации: пробки, маршруты объезда и т.п.), канал русскоязычных водителей-дальнобойщиков С15е АМ.

Основные технические характеристики портативной рации Штурман-882М / Штурман-880:



Штурман-880Штурман-882М
Число каналов
8082
Тип модуляции
AM, FMAM, FM
Число батарей в батарейном отсеке
8″АА»8″АА»
Габариты, см*см*см
18*6*418*6*4
Вес с компактной антенной без батарей/ с аккумуляторами, г
270/520275/525
Число преобразований частоты приёмника
 2 2

Выходная мощность передатчика:

  • при работе от аккумуляторов в режиме АМ, Вт
  • при работе от аккумуляторовв режиме FM, Вт
  • 4
  • 4
  • 4
  • 4
Избирательность по побочным каналам, дБ
7575
<Чувствительность приёмника при С/Ш=12дБ, мкВ
0,150,15
Чувствительность по срабатыванию порога шумоподавления, мкВ
0,070,07
Тип антенного разъёма
TNCTNC

Время работы от аккумуляторов 2700 мАч в режиме 90/5/5 ожидание/приём/передача при работе в режиме кварцевой стабилизации частоты / в режиме синтезатора с включённым дисплеем / в режиме синтезатора с отключенным дисплеем, не менее, ч:

60 /40/5060/40/50
Тональный вызов
естьесть
Индикация глубокого разряда аккумуляторов
естьесть
Возможность работы с внешней гарнитурой (любая компьютерная мультимедийная гарнитура) в режиме активации передачи голосом (VOX)
есть
есть

Над повышением надёжности эксплуатации радиостанций Штурман-882М/880 работают на всех этапах изготовления:

  • Используются современные надёжные печатные платы с электроконтролем и защитной маской
  • Применяются радиодетали лучших мировых производителей
  • Схемотехнически заложена повышенная надёжность в работе — рации Штурман-882М/880 нельзя вывести из строя при переполюсовке внешнего питания, при включении без антенны или при работе с несогласованной антенной
  • Метод поверхностного монтажа SMD компонентов (нанесение паяльной пасты через лазерный трафарет, нагрев в специальной печи с правильно подобранным профилем температуры) обеспечивает повышенную надёжность в эксплуатации с повышенным уровнем вибрации
  • После сборки и регулировки платы покрываются защитным слоем полимерного покрытия или специального электротехнического лака, что повышает надёжность эксплуатации в тяжёлых условиях высокой влажности и конденсации
  • Многоступенчатая система ОТК при производстве радиостанций

Штурман-882 - платы в процессе монтажа радиостанции

Штурман-882 - печатные платы

Поверхностный монтаж SMD компонентов на платах радиостанции Штурман-882

Органы управления радиостанции Штурман-882М

Органы управления радиостанции Штурман-882

Руководство по эксплуатации рации Штурман-882М

Руководство по эксплуатации рации Штурман-880
